Marquesina Metálica Adosada a Vivienda en Zaragoza

Memoria Técnica del Proyecto

1. Objeto del Proyecto

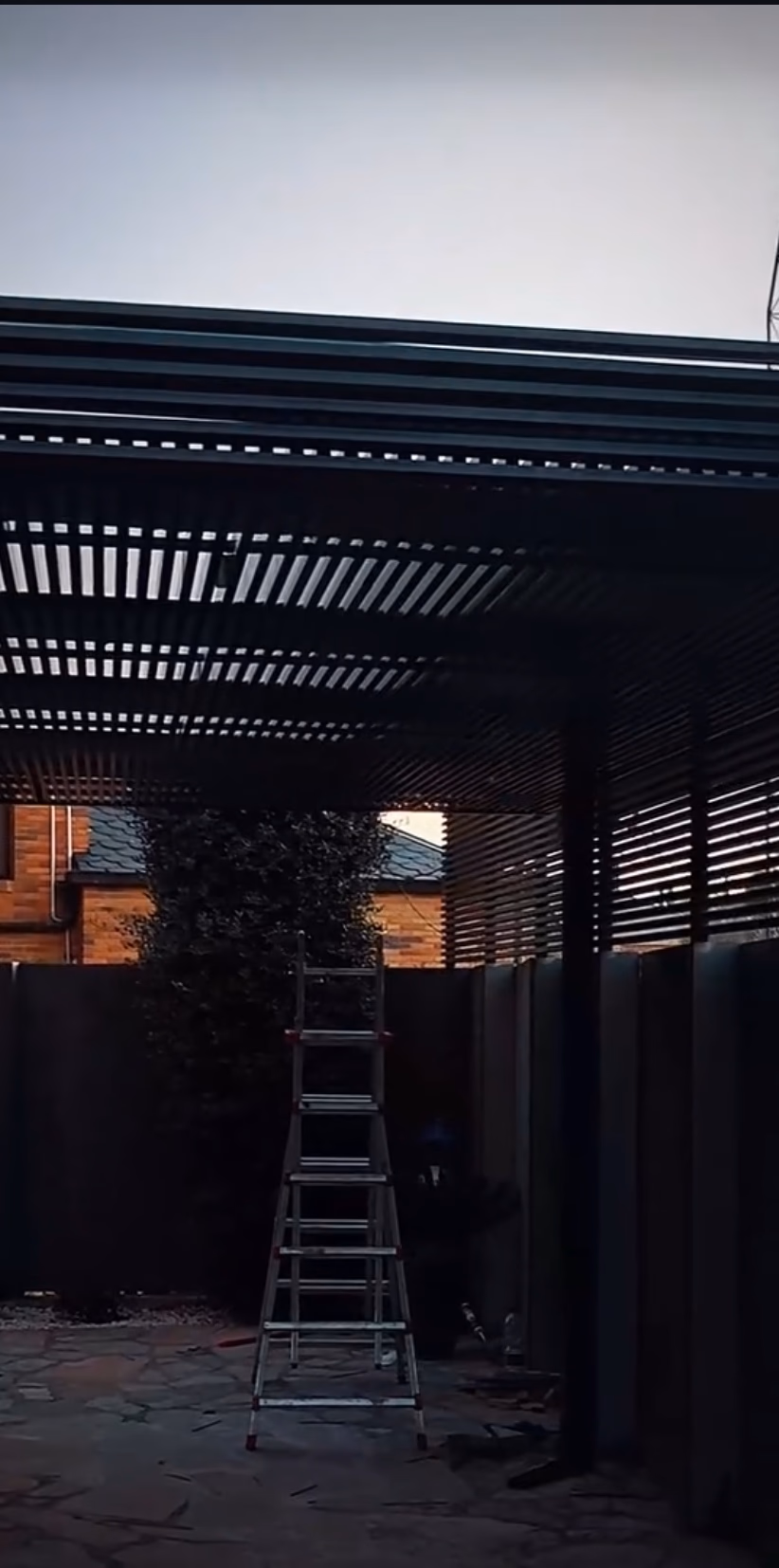

Este proyecto corresponde a la ejecución de una cochera cubierta mediante estructura metálica adosada al lateral de una vivienda unifamiliar situada en una zona residencial de Zaragoza sur.

Se fabricó e instaló una marquesina fija destinada a proporcionar protección solar y cobertura parcial frente a la lluvia, garantizando al mismo tiempo una integración estética con la edificación existente.

2. Descripción de la Solución Constructiva

2.1. Estructura portante

La estructura principal se compone de perfiles metálicos rectangulares, fabricados en aluminio lacado o acero galvanizado pintado, según especificaciones del cliente.

El sistema estructural está formado por:

• Viga longitudinal trasera anclada al muro de la vivienda.
• Dos pilares frontales de soporte, fijados al pavimento existente.
• Vigas transversales y longitudinales que conforman el marco superior.
• Conjunto de lamas horizontales fijas, dispuestas en paralelo y con separación uniforme.

El diseño garantiza rigidez suficiente frente a cargas permanentes, acciones de viento y esfuerzos transmitidos por la cubierta.

2.2. Fijación a la edificación existente

La unión al muro lateral de la vivienda se realiza mediante:

• Placas metálicas de anclaje, dimensionadas para cargas estructurales.
• Tornillería de alta resistencia, adecuada para soporte en fábrica de ladrillo o bloque.
• Nivelación y alineación mediante calces y comprobación con nivel láser.

Este sistema asegura la transmisión correcta de cargas al paramento sin comprometer la estabilidad del cerramiento.

2.3. Anclaje al pavimento

Los pilares frontales se fijan mediante:

• Placas base soldadas a los perfiles estructurales.
• Anclajes mecánicos o químicos según la resistencia del pavimento de piedra existente.
• Comprobación de verticalidad y reparto de cargas mediante nivelación previa.

2.4. Elementos de cubrición

La cubierta está formada por lamas metálicas fijas, de sección rectangular, instaladas sobre el marco superior.

Características técnicas:

• Disposición paralela con separación constante.
• Función principal: sombreado y reducción de radiación solar directa.
• Comportamiento adecuado frente a lluvia ligera (no estanca).
• Acabado lacado en color oscuro para mayor durabilidad y uniformidad estética.

3. Proceso de Ejecución

1. Replanteo y marcaje de puntos de anclaje en muro y pavimento.
2. Perforación y colocación de fijaciones en el paramento vertical.
3. Instalación y nivelación de pilares frontales.
4. Montaje del marco estructural superior.
5. Colocación secuencial de lamas y fijación mecánica.
6. Verificación final de aprietes, geometría y estabilidad.

4. Acabados y Protección

La estructura se entrega con acabado lacado en color antracita/negro, proporcionando:

• Protección anticorrosión.
• Resistencia a agentes atmosféricos.
• Mantenimiento mínimo.

5. Prestaciones y Uso Previsto

• Zona destinada a estacionamiento de vehículo o espacio exterior cubierto.
• Protección frente a radiación solar y lluvia ligera.
• Mejora funcional del espacio lateral de la vivienda.
• Integración estética con el entorno residencial.

Ubicación y Zona de Servicio

Este proyecto de marquesina metálica se realizó en Zaragoza sur. Desde nuestro taller en María de Huerva, damos servicio a toda la provincia de Zaragoza, incluyendo Utebo, La Muela, Cuarte, Fuentes de Ebro y alrededores.
