Reparación y Refuerzo Estructural en Planta Industrial de Zaragoza

Memoria Técnica del Proyecto

1. Objeto del Proyecto

El proyecto consiste en la reparación, refuerzo estructural y ampliación mediante una escalera metálica de acceso en una instalación industrial situada en un polígono de Zaragoza.

La intervención se realizó sobre una estructura existente deteriorada por uso intensivo, vibraciones y cargas dinámicas propias del proceso industrial.

2. Descripción de la Intervención

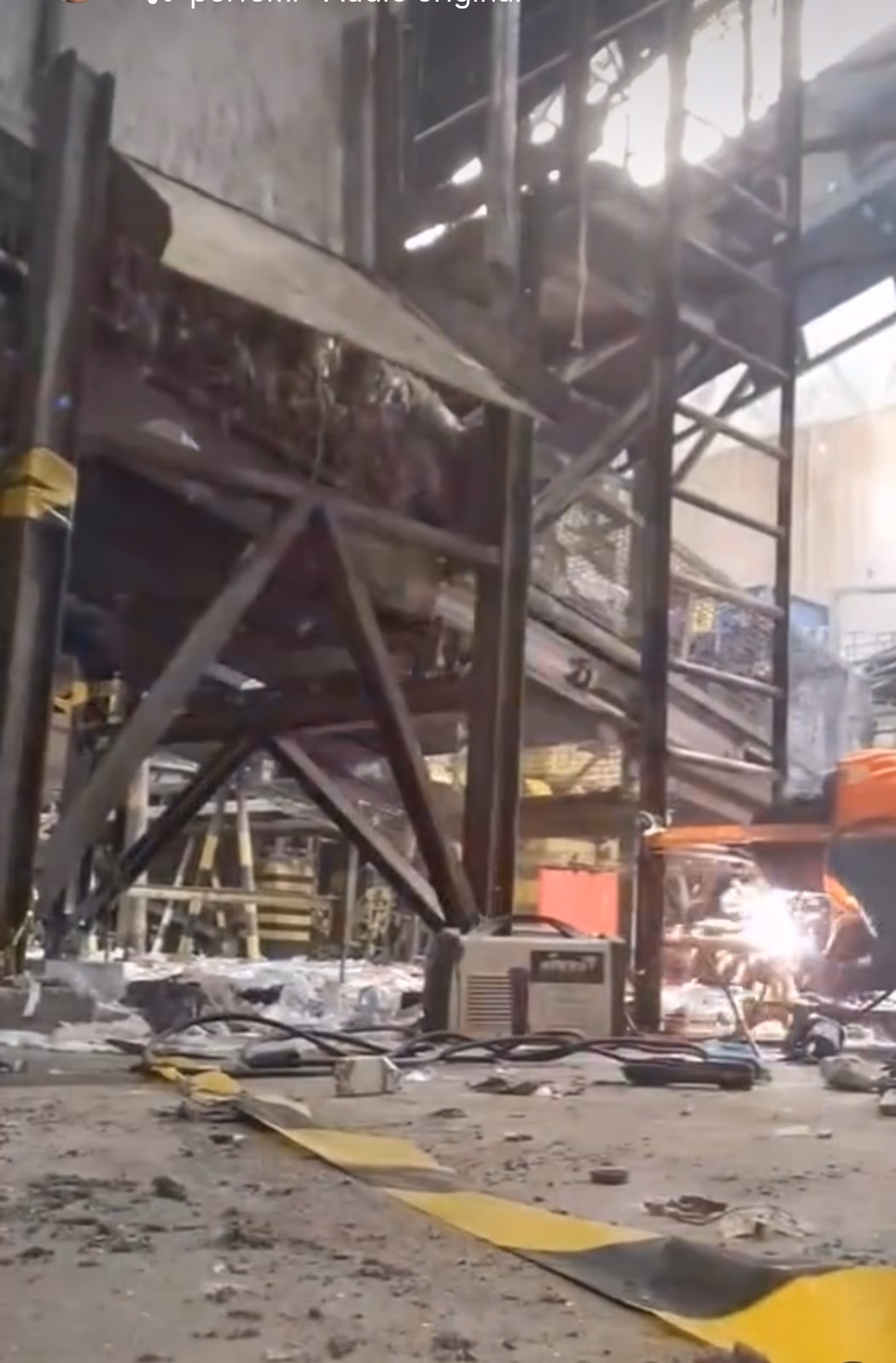

2.1. Refuerzo de soportes estructurales

Tras la inspección inicial se detectaron deformaciones y pérdida de rigidez en varios puntos de apoyo. Para garantizar la estabilidad del conjunto se ejecutaron las siguientes actuaciones:

• Instalación de vigas de acero tipo H (HEA/HEB) como refuerzo principal.
• Sustitución o suplementación de perfiles deteriorados mediante perfiles laminados en caliente.
• Soldadura estructural en cordones continuos, asegurando la correcta transmisión de cargas.
• Refuerzo de uniones mediante chapas de rigidización y placas de empalme atornilladas o soldadas según el punto de intervención.
• Revisión y mejora de los apoyos inferiores, asegurando contacto pleno y correcta distribución de cargas.

El objetivo fue recuperar la capacidad portante original y mejorar el comportamiento frente a vibraciones generadas por maquinaria y cintas transportadoras.

2.2. Reparación de elementos metálicos existentes

Se realizaron trabajos de:

• Corte y retirada de secciones dañadas.
• Limpieza de óxidos y preparación de superficies mediante desbaste.
• Soldadura con equipos de inversor y aporte adecuado al tipo de acero.
• Reposición de elementos estructurales secundarios (riostras, travesaños, soportes).

La intervención se ejecutó manteniendo la actividad industrial en zonas adyacentes, aplicando medidas de seguridad específicas.

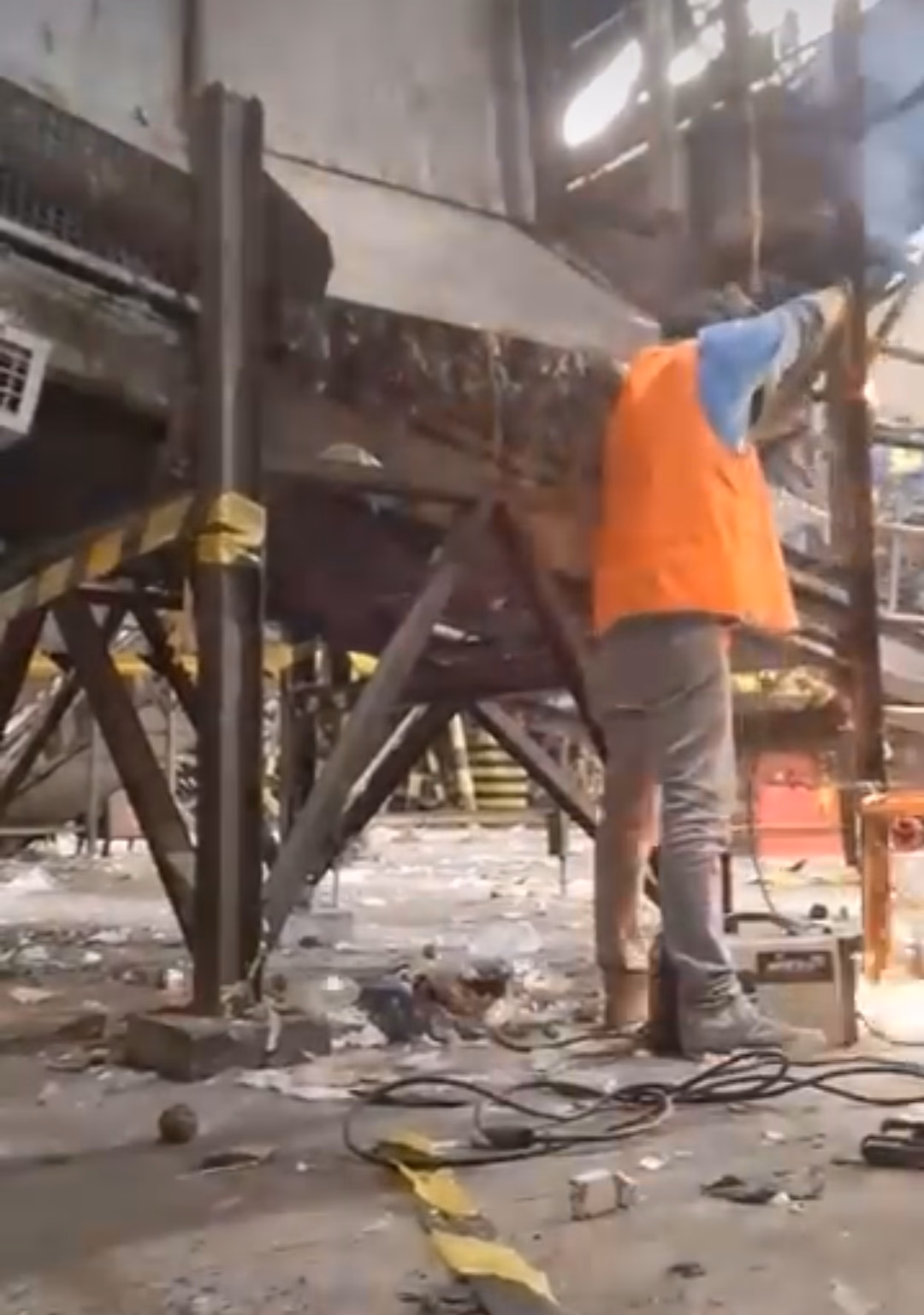

2.3. Fabricación e instalación de escalera metálica de acceso

Como parte del proyecto se añadió una escalera metálica de servicio para acceder a un nivel elevado de la instalación.

Características técnicas:

• Estructura en perfil UPN o tubo estructural según tramo.
• Peldaños antideslizantes tipo tramex o chapa estriada.
• Barandilla de protección con pasamanos metálico.
• Fijación mediante placas base y anclajes mecánicos de alta resistencia.
• Unión superior mediante soldadura o atornillado a la plataforma existente.

La escalera se diseñó para uso industrial, cumpliendo criterios de seguridad, resistencia y ergonomía.

3. Proceso de Ejecución

1. Replanteo y señalización de zona de trabajo.
2. Corte, desmontaje y retirada de elementos deteriorados.
3. Colocación de vigas H y refuerzos estructurales.
4. Soldadura y verificación de cordones.
5. Instalación de la escalera metálica.
6. Revisión final de alineaciones, aprietes y estabilidad.
7. Limpieza y retirada de residuos metálicos.

4. Seguridad y Medios Utilizados

• Uso de pantallas de soldadura, EPIs completos y cortinas ignífugas.
• Equipos de soldadura MMA/MIG según punto de intervención.
• Control de chispas y protección de maquinaria cercana.
• Señalización perimetral con cinta de seguridad.

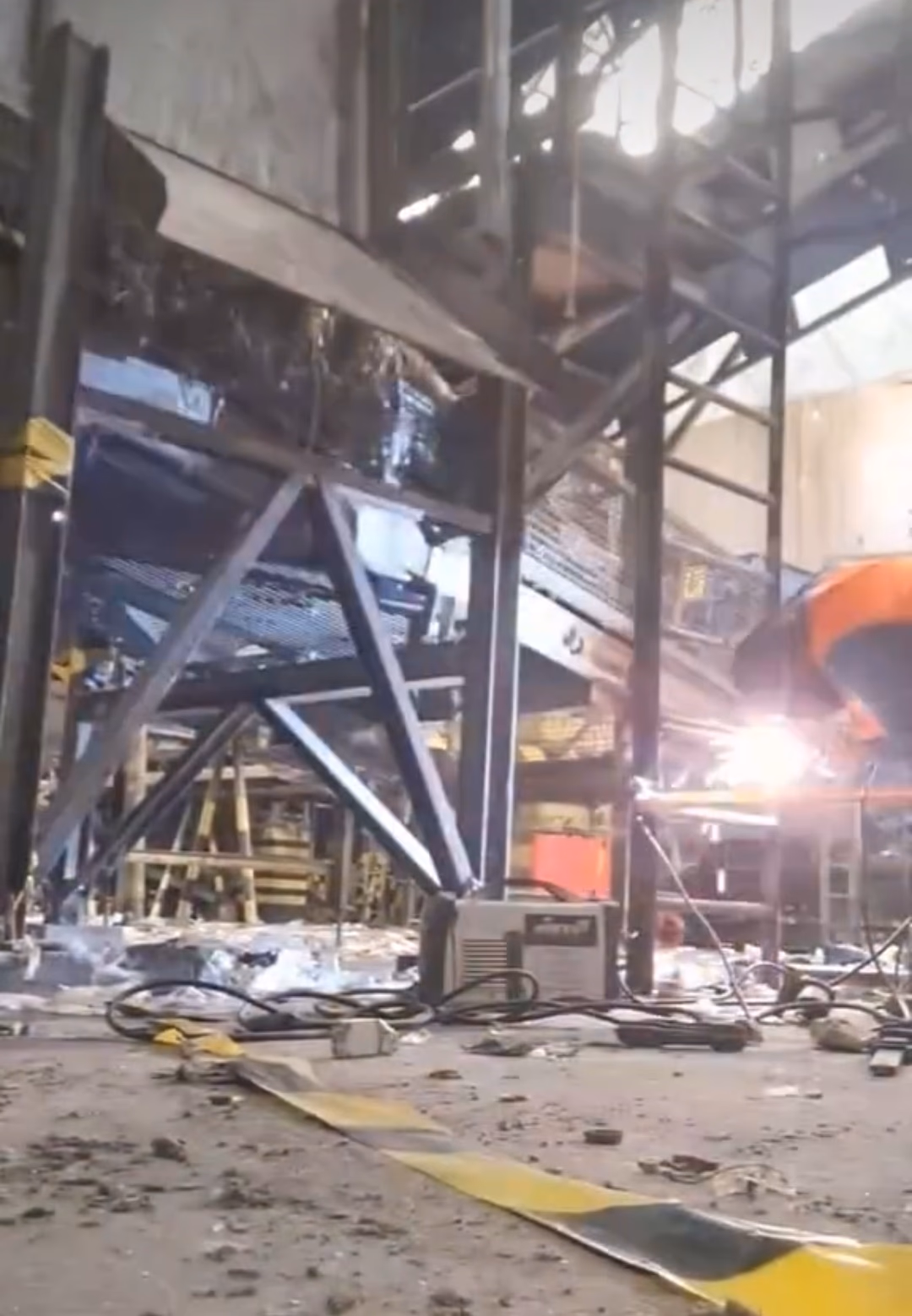

5. Resultado y Prestaciones

• Recuperación de la capacidad portante de la estructura.
• Mejora de la rigidez frente a vibraciones.
• Acceso seguro al nivel elevado mediante la nueva escalera.
• Prolongación de la vida útil de la instalación.

Ubicación y Zona de Servicio

Este proyecto de reparación y refuerzo estructural se realizó en un polígono industrial de Zaragoza. Desde nuestro taller en María de Huerva, damos servicio a toda la provincia de Zaragoza, incluyendo Utebo, La Muela, Cuarte, Fuentes de Ebro y alrededores.
